Воздушная завеса WING: подбор длины и высоты установки

Длина воздушной завесы должна перекрывать всю ширину проёма, а дальность струи — соответствовать высоте монтажа. Поэтому сначала измеряют проём и оценивают условия входной группы, затем выбирают типоразмер и проверяют скорость воздуха у пола. Тепловая мощность важна для комфорта, но сама по себе не гарантирует устойчивый воздушный барьер.

Что должна сделать завеса у входа

Открытая дверь соединяет зоны с разными температурой и давлением. Воздух движется из-за ветра, работы вытяжной вентиляции и так называемого стекового эффекта: в высоком здании тёплый воздух поднимается и создаёт перепад давления между этажами. Завеса формирует направленную струю вдоль плоскости проёма и уменьшает переток, пока дверь открыта.

До подбора фиксируют ширину и высоту двери, частоту и длительность открывания, наличие тамбура, направление господствующего ветра, близость лестницы или лифтового холла, баланс приточной и вытяжной вентиляции. Козырёк и тамбур облегчают задачу. Постоянно открытые окна, разрежение в помещении и прямой порыв ветра, наоборот, отклоняют струю.

Завеса не заменяет отопление входной зоны и не исправляет дисбаланс вентиляции. Если наружный воздух постоянно втягивается внутрь, сначала проверяют давление в здании. Иначе увеличение мощности нагревателя сделает поток теплее, но не вернёт ему правильную траекторию.

Длину выбирают по ширине воздушного потока

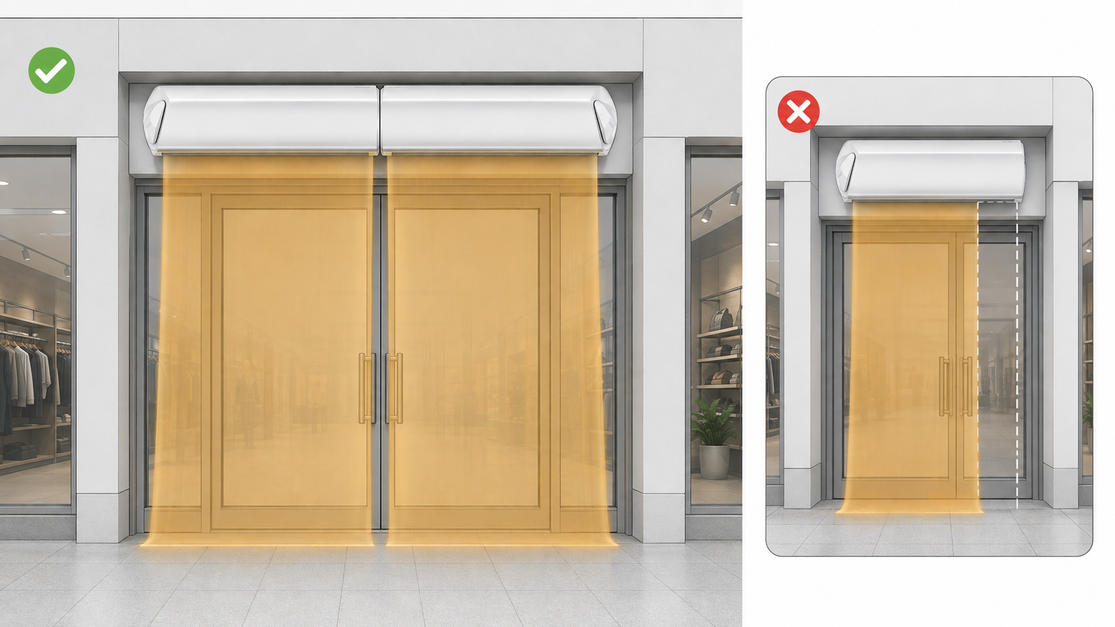

В актуальной серии WING II есть корпуса длиной 1; 1,5 и 2 м. Официальное руководство связывает их с максимальной шириной одного проёма 1; 1,5 и 2 м соответственно. Поток должен перекрывать проём целиком, без незащищённой полосы сбоку. Поэтому завесу 1 м не ставят над дверью шириной 1,2 м только потому, что её проще разместить.

Над широким входом несколько устройств устанавливают вплотную в линию. Для проёма 3 м возможна пара корпусов по 1,5 м либо сочетание 2 и 1 м. Крепления, точки питания и водяные подключения согласуют заранее.

Воздушная завеса Wing: как подобрать длину и высоту установки — этот вопрос решают по двум независимым ограничениям. Длина закрывает проём по горизонтали, а дальность струи определяет, достигнет ли поток нижней границы двери с достаточной скоростью.

Высоту проверяют по струе, а не по длине корпуса

Для WING II с водяным или электрическим нагревом производитель указывает максимальную высоту двери 3,7 м, для безнагревных WING II C — 4 м. Это верхняя паспортная граница, а не универсальная рекомендация для любого входа. На реальном объекте учитывают ветер, перепад давления и препятствия рядом с выпускной решёткой.

Ключевая проверка — остаточная скорость струи у пола. По диаграмме дальности в документации находят скорость на расстоянии, равном монтажной высоте. Затем оценивают, сможет ли поток дойти до нижней части проёма и противостоять боковому воздействию. Одного максимального воздухообмена в карточке для этого недостаточно.

Корпус располагают близко к верхней кромке двери, не перекрывая забор воздуха. Руководство требует зазор не менее 10 см от потолка. Декоративная ниша не должна мешать открыть сервисную панель.

Нагрев выбирают после аэродинамики

В нашем ассортименте серия WING II представлена водяными моделями W, электрическими E и безнагревными C. Все три исполнения создают воздушный барьер. Различие связано со способом подогрева и инженерными ресурсами объекта.

Электрическая WING II E100 имеет ступени 2, 4 и 6 кВт, E150 — 8 и 12 кВт, E200 — 10 и 15 кВт. Мощность и питание проверяют вместе: для полной мощности требуется предусмотренная документацией трёхфазная сеть, а у метровой модели доступен отдельный режим 2 кВт от 230 В. До заказа рассчитывают выделенную мощность, кабель и защиту.

Водяную версию выбирают, когда на объекте есть подходящий контур теплоснабжения и её тепловая мощность подтверждена для фактических температур подачи, обратки и воздуха на входе. Паспортный диапазон 4–47 кВт относится ко всей линейке W100–W200 и разным режимам, поэтому его нельзя переносить на одну модель без таблицы подбора. В проект входят клапан с приводом, балансировка, фильтр, запорная арматура, удаление воздуха и защита от замерзания.

Безнагревная C подходит для разделения зон без задачи подогрева струи либо при недостатке тепловой и электрической мощности. В холодном тамбуре она не обеспечит тепловой комфорт сама по себе. Выбор между C, E и W делают после проверки доступных ресурсов и режима входа.

Положение корпуса ограничено исполнением

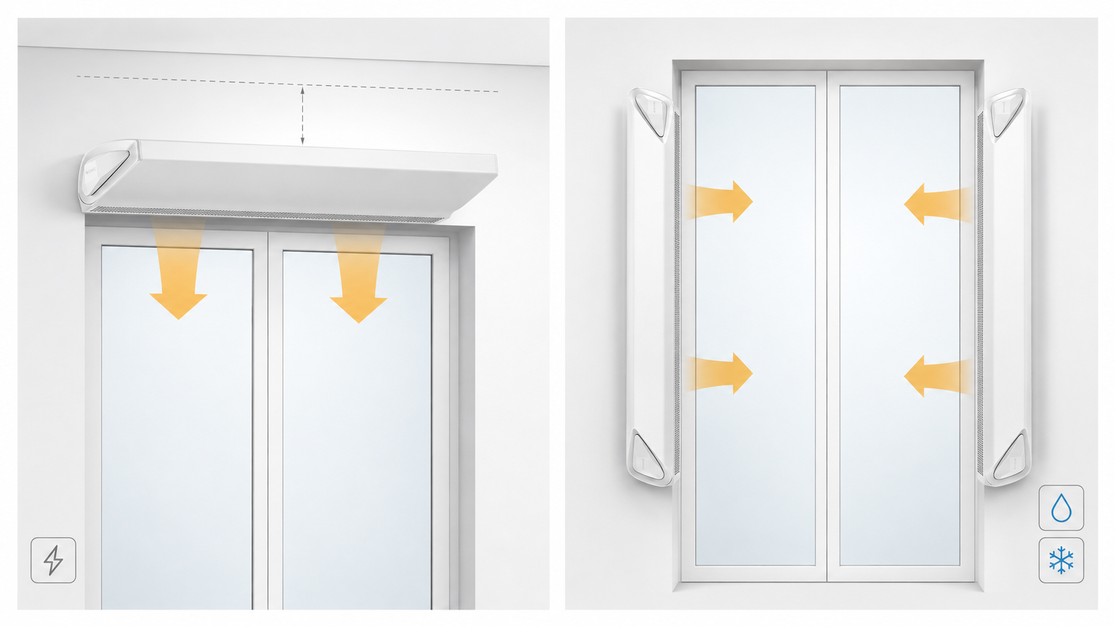

Водяные и безнагревные WING II допускают горизонтальную и вертикальную установку. Электрические WING II E по актуальному официальному руководству монтируют только горизонтально. Это ограничение особенно важно проверить заранее: отдельные описания в каталогах могут обещать электрической модели оба положения, но монтаж выполняют по паспорту конкретной поставки.

При боковой установке несколько водяных или безнагревных устройств набирают по высоте проёма. Для вертикального корпуса руководство требует оставить минимум 100 мм до пола, чтобы сохранить доступ к клеммам и дренажу теплообменника. Направление патрубков выбирают с учётом выпуска воздуха и обслуживания.

Завесу выставляют ровно, используют все точки крепления и не передают вес трубопроводов на штуцеры. Для снятия решётки и верхней панели оставляют свободное место.

Управление привязывают к двери и температуре

Постоянная работа на максимальной скорости нужна не всегда. Контроллер WING регулирует скорость вентилятора, а для нагревных моделей — ступени электрической мощности или клапан водяного теплообменника. Датчик двери запускает требуемый режим при открывании; после закрытия автоматика может перейти на меньшую скорость или остановить устройство.

Комнатный датчик температуры отвечает за нагрев, но не за наличие воздушного барьера. Если дверь открыта, а помещение уже прогрето, логика управления должна сохранить необходимую скорость вентилятора. Для интеграции в диспетчеризацию проверяют совместимость конкретного контроллера и схему Modbus либо дискретных сигналов.

Алгоритм выбора перед заказом

1. Измерьте чистую ширину и высоту проёма, определите возможное положение завесы.
2. Зафиксируйте ветер, наличие тамбура, частоту открывания и баланс вентиляции.
3. Наберите корпусами всю ширину проёма без разрывов воздушного потока.
4. По диаграмме производителя проверьте дальность и скорость струи у пола.
5. Выберите исполнение C, E или W и рассчитайте электрическое либо водяное подключение.
6. Проверьте ограничения монтажа, крепления, сервисные зазоры и алгоритм управления.
7. После пуска оцените струю при открытой двери и скорректируйте скорость и направление решётки.

Если струя заметно отклоняется ветром, не достигает пола или оставляет незакрытый край, проблему решают компоновкой, скоростью и балансом давления, а не только нагревом. Для ворот выше возможностей WING II требуется промышленная серия с собственной диаграммой дальности. Такой переход определяют по высоте и условиям проёма, а не по желанию получить больший запас мощности.
